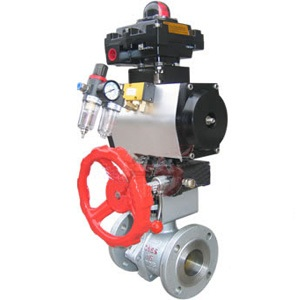

氣動O型切斷球閥主要參數及優點
2020-06-03 關注次數：氣動O型切斷球閥和氣動雙作用執行機構構成。它具有結構簡單、體積小、重 量輕、操作方便等優點，可廣泛地應用于石油、 化工、水電、輕紡等工業生產進程地自動調節和遠程控制中。
氣動O型切斷球閥主要用于截斷或接通管路中的介質，亦可用于流體的調節與控制，與其它閥門類相比，具有以下一些優點。
1、流體阻力小、球閥是所有閥類中流體阻力較小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平衡靈活。
3、閥座密封性能好，采用聚四氟乙烯等彈藥性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的加高而增大。
4、閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力加高而增大。
5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。
6、下裝式閥桿和閥桿頭部凸價防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
7、防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。
氣動切斷球閥型號
氣動球閥主要參數：
公稱通徑DN（mm） | 50-200 | ||||||
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | ||||
公稱壓力 | 強度試驗 | 2.4 | 3.8 | 6.4 | |||
密封試驗 | 1.8 | 2.8 | 4.4 | ||||
材料材料代號 | C | P | R | ||||
主要零件 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | |||
球體 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | ||||
閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | ||||
密封圈 | 增強聚四氟乙烯 對位聚苯 | ||||||
填料 | 聚四氟乙烯、柔性石墨 | ||||||
適用工況 | 適用介質 | 水、蒸汽、油品 | 硝酸類 | 醋酸類 | |||
適用溫度 | -28℃～300℃ | ||||||
執行器 | 型號 | GT或AW系列 | |||||
氣源壓力 | 0.3-0.7MPa | ||||||
執行標準 | 設計制造 | 結構長度 | 法蘭尺寸 | 壓力溫度 | 試驗檢驗 | ||
GBT/12237 | GB12221 | GB9113 | GB9131 | GB13927 | |||
