ZJHPF46氣動薄膜襯四氟單座調節閥是一種防腐蝕直通單座調節閥，與流體接觸的閥體內壁和閥內組件均采用高壓注塑工藝，襯有能耐腐蝕、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波紋管密封。廣泛適用于酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體的控制。
特點
1、耐腐蝕。幾乎能耐所有的介質（包括濃硝酸和王水）的腐蝕。
2、密封性能好。采用波紋管和填料雙重密封，確保無滲漏。
3、泄漏量小。由于閥芯、閥座采用軟密封，確保無滲漏。
4、配用HA執行機構，輸出力大、結構緊湊。
產品符合GB/T4213-92。
閥體
型式:直通單座球型閥
公稱通徑:3/4"、20、25、32、40、50、65、80、100、150mm
公稱壓力:PN1.6MPa
法蘭標準:JB/T79?1～79?2-94等
材料:ZG230-450襯F46
工作溫度:-40～180℃
壓蓋型式:螺栓壓緊式
填料:V型聚四氟乙烯填料
閥內組件
閥芯型式:單座柱塞型閥芯
流量特性:線性特性和等百分比特性
閥座、閥芯材料:2Cr13襯F46
波紋管材料:聚四氟乙烯
執行機構
型式:ZHA（B）多彈簧薄膜執行機構
膜片材料:乙丙橡膠夾尼龍布、丁腈橡膠惡夾尼龍布
彈簧范圍:20～100、80～240kPa
供氣壓力:140～400kPa
氣源接口:Rc1/4”
環境溫度:-30～+70℃
閥作用型式:用正作用或反作用執行機構實現閥的氣-關式或氣-開式
附件:定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等
執行機構配置
型號 | ZHA-22 | ZHA-23 | ZHB-34 | ZHA-45 |
you效面積cm2 | 350 | 350 | 560 | 900 |
行程mm | 16 | 25 | 40 | 60 |
彈簧范圍KPa | 20～100(標準):40～200; | |||
允許壓差
供氣壓力 | 彈簧范圍 | 允許壓差 | |||||||||
公稱通徑 | |||||||||||
G3/4" | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |||
1.4 | 0.2～1.0 | 16 | 16 | 8 | 5 | 5 | 3 | 2.5 | 2 | 1.2 | |
4.0 | 0.8～2.4 | 16 | 16 | 16 | 12 | 11 | 7 | 6.5 | 4.5 | 2.8 | |
性能
泄漏量:小于閥額定容量的0.01%
回差:帶定位器：小于全行程的1%
基本誤差:帶定位器：小于全行程的±1%
注：采用標準的V型聚四氟乙烯填料
可調范圍 30：1
Kv值和行程
公稱通徑 | G3/4" | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | ||||||||
閥座直徑 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 15 | 20 | 26 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
Kv值 | 0.08 | 0.12 | 0.20 | 0.32 | 0.50 | 0.80 | 1.2 | 2.0 | 3.2 | 5.0 | 8 | 12 | 20 | 32 | 50 | 70 | 100 | 240 |
額定行程 | 10 | 16 | 25 | 40 | 60 | |||||||||||||

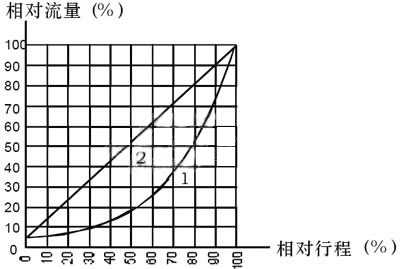

流量特性曲線
1、等百分比特性
2、線性特性
外形尺寸
公稱通徑 | G3/4" | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
L | 116 | 180 | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 480 |
A | 267 | 267 | 267 | 267 | 267 | 267 | 350 | 350 | 350 | 470 |
H | 401 | 445 | 485 | 495 | 523 | 532 | 697 | 699 | 699 | 817 |
H1 | 50 | 65 | 70 | 80 | 71 | 88 | 102 | 140 | 170 | 190 |
