三通、四通分料閥
- 銷售：021-32051999
- 銷售：021-32050777
- 傳真：021-66099555
詳情介紹
- 產品介紹
- 服務承諾
- 訂貨流程
分料閥又名叫溜子、是我廠根據固體顆粒和粉狀物料輸送的物殊要求而開發的系列產品，本閥主要由閥體、閥軸、閥板、曲柄機構、電動推桿（電液動推桿、氣動推桿或手動機構）等組成。具有體積站、重量輕、耐磨性能好、使用壽命長、阻力小、是利用電動推桿、電液動推桿、氣動推桿驅動、可以快速切換物料流向。是物料輸送系統中控制物料快速換向的理想設備。廣泛應用于建材、冶金。礦山、輕工、糧食等行業固體顆粒和粉狀物料輸送。
主要性能參數
適用介質：粉料、含塵固體顆粒
適用溫度：≤350℃
電源電壓：380V 50HZ
氣源氣壓：0.4-0.6Mpa
型號編制說明
D-電動推桿 Fc-分料閥
S-手動 a-分料角度
Dy-電液動推桿 Q-氣動推桿
I-側三通；II-正三通；III-四通（二進二出）；IV-四通（一進三出）

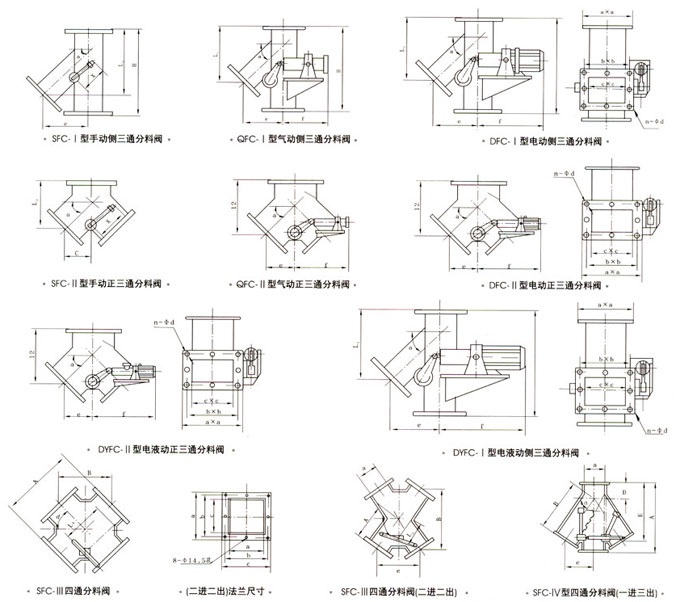

主要外形連接尺寸
C×C | N-φd | a | b | αº | D(S、Y、Q）FC-I | D(S、Y、Q）FC-II | 電動推桿 | 電液動推桿 | 氣動推桿 | 手動 | |||||||||
L1 | e | H | L2 | e | f | 型號 | 功率 | 質量 | 型號 | 功率 | 型號 | 壓力 | X | 質量 | |||||
200×200 | 8-φ14 | 290 | 256 | 45º | 394 | 269 | 500 | 267 | 177 | 575 | D | 0.25KW | 108 | D | 0.55KW | Q | 0.5Mpa | 200-600 | 88 |
50º | 445 | 373 | 570 | 282 | 174 | 118 | 98 | ||||||||||||
55º | 505 | 270 | 620 | 299 | 161 | 124 | 104 | ||||||||||||
60º | 594 | 265 | 705 | 352 | 160 | 130 | 110 | ||||||||||||
250×250 | 340 | 306 | 45º | 448 | 318 | 575 | 298 | 198 | 134 | 114 | |||||||||
50º | 512 | 322 | 645 | 330 | 193 | 144 | 124 | ||||||||||||
55º | 585 | 316 | 705 | 338 | 181 | 152 | 132 | ||||||||||||
60º | 681 | 312 | 790 | 396 | 182 | 164 | 144 | ||||||||||||
300×300 | 390 | 356 | 45º | 499 | 354 | 660 | 300 | 215 | 840 | D | 0.37KW | 188 | D | 0.75KW | Q | 0.5Mpa | 148 | ||
50º | 568 | 360 | 725 | 349 | 209 | 200 | 160 | ||||||||||||
55º | 638 | 355 | 790 | 380 | 204 | 230 | 190 | ||||||||||||
60º | 741 | 350 | 880 | 431 | 200 | 240 | 200 | ||||||||||||
400×400 | 490 | 456 | 45º | 598 | 438 | 775 | 381 | 251 | 250 | 210 | |||||||||
50º | 699 | 456 | 880 | 419 | 250 | 280 | 240 | ||||||||||||
55º | 784 | 444 | 970 | 448 | 244 | 292 | 252 | ||||||||||||
60º | 935 | 445 | 1105 | 525 | 245 | 348 | 278 | ||||||||||||
500×500 | 16-φ14 | 600 | 556 | 60º | 1130 | 550 | 1350 | 650 | 315 | 340 | 300 | ||||||||
560×560 | 16-φ14 | 665 | 622 | 60º | 1180 | 605 | 1410 | 653 | 315 | 980 | 390 | 350 | |||||||
630×630 | 28-φ14 | 735 | 692 | 60º | 1230 | 690 | 1480 | 732 | 355 | 1120 | 440 | 400 | |||||||
710×710 | 28-φ14 | 815 | 772 | 60º | 1200 | 750 | 1560 | 834 | 400 | 1220 | 490 | 450 | |||||||
D(S、Y、Q）III | D(S、Y、Q）-IV | 電動 | 電液 | 氣動推桿 | |||||||||||
A | B | e | L3 | 質量 | A | B | e | D | E | L4 | 質量 | 型號 | 壓力 | ||
425 | 300 | 256 | 34 | 520 | 380 | 269 | 245 | 414 | 325 | 62 | D | D | Q | 0.5Mpa | |
260 | 383 | 352 | 206 | 39 | 560 | 410 | 277 | 150 | 452 | 342 | 61 | ||||
270 | 414 | 347 | 216 | 41 | 590 | 425 | 273 | 140 | 465 | 358 | 68 | ||||
280 | 458 | 321 | 240 | 44 | 645 | 470 | 270 | 145 | 530 | 402 | 69 | ||||
320 | 554 | 320 | 320 | 47 | 735 | 530 | 265 | 165 | 624 | 476 | 78 | ||||
500 | 354 | 255 | 44 | 590 | 450 | 318 | 140 | 463 | 393 | 77 | |||||
280 | 412 | 378 | 260 | 48 | 630 | 480 | 324 | 145 | 499 | 416 | 81 | ||||
300 | 460 | 389 | 277 | 51 | 660 | 500 | 322 | 150 | 527 | 430 | 82 | ||||
315 | 516 | 362 | 300 | 53 | 725 | 500 | 316 | 155 | 605 | 490 | 87 | ||||
365 | 632 | 365 | 368 | 59 | 815 | 625 | 312 | 165 | 706 | 568 | 95 | ||||
550 | 389 | 300 | 54 | 675 | 500 | 354 | 160 | 514 | 460 | 98 | D | D | Q | 0.5Mpa | |
315 | 464 | 426 | 310 | 60 | 700 | 540 | 365 | 165 | 563 | 497 | 103 | ||||
325 | 498 | 418 | 328 | 61 | 755 | 560 | 360 | 170 | 596 | 520 | 107 | ||||
355 | 582 | 408 | 348 | 68 | 825 | 620 | 355 | 165 | 673 | 580 | 113 | ||||
400 | 692 | 400 | 468 | 73 | 915 | 700 | 350 | 170 | 776 | 668 | 123 | ||||
640 | 490 | 400 | 76 | 800 | 620 | 438 | 185 | 623 | 610 | 144 | |||||
370 | 546 | 500 | 412 | 85 | 860 | 660 | 446 | 185 | 671 | 640 | 149 | ||||
390 | 598 | 502 | 428 | 91 | 895 | 710 | 456 | 170 | 714 | 672 | 154 | ||||
425 | 696 | 488 | 470 | 98 | 1000 | 775 | 444 | 180 | 814 | 750 | 168 | ||||
490 | 849 | 490 | 100 | 1135 | 890 | 445 | 195 | 965 | 850 | 188 | |||||
